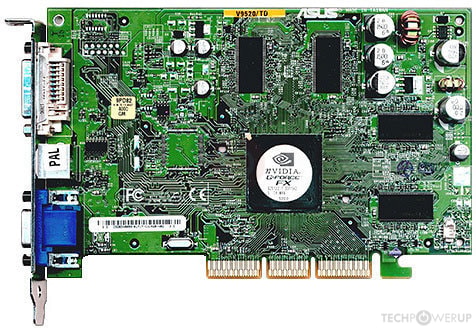

Modarea unei plăci video legendare (și recunoscută pentru performanța modestă) precum NVIDIA GeForce FX 5200 sau 5500 este un proiect de tip "mad science". Având în vedere arhitectura lor bazată pe procesul de 150nm, aceste plăci degajă multă căldură raportat la performanță, dar sunt foarte flexibile pentru experimente.
Iată pașii și ideile principale pentru a stoarce tot ce se poate din acest hardware:
1. Răcirea: Adio, Radiator Pasiv!
Majoritatea modelelor FX 5200/5500 veneau cu un radiator mic de aluminiu, fără ventilator. Aceasta este principala barieră în overclocking.
• Active Cooling Mod: Montează un ventilator de 40mm sau 60mm direct pe radiatorul existent folosind șuruburi autofiletante între aripioare.
• The "Blue Orb" Style: Dacă vrei să mergi până la capăt, poți adapta un cooler de procesor vechi (Socket 7 sau Socket 370). Va trebui să dai găuri noi în radiator pentru a se potrivi cu distanța dintre orificiile plăcii video.
• Thermal Paste: Înlocuiește pasta termică veche de 20 de ani cu una modernă (ex: Arctic MX-4). Diferența poate fi de 5-10°C.
2. Volt-Modding (Hardmod)
Dacă te pricepi la pistolul de lipit, poți crește tensiunea nucleului (Vcore) pentru a stabiliza frecvențe mai mari.
• Identificarea controllerului de voltaj: Caută pe PCB cipul responsabil de tensiune (de obicei un mic IC lângă condensatori).
• Pencil Mod: Pe unele variante, poți folosi un creion cu grafit pentru a "mânji" o anumită rezistență, scăzându-i rezistivitatea și crescând astfel voltajul. Este o metodă reversibilă, dar riscantă.
• Rezistență variabilă (Trimmer): Lipirea unui potențiometru de 10k sau 20k pentru a regla fin voltajul.
3. BIOS Modding & Overclocking Software
Nu ai nevoie de hardware pentru a schimba comportamentul plăcii.
NiBiTor (NVIDIA BIOS Editor): Poți edita BIOS-ul plăcii pentru a schimba frecvențele "default" și a modifica latențele memoriilor.
Flasher: Folosește NVFlash (versiunea de DOS) pentru a scrie noul BIOS.
Atenție: Asigură-te că ai o placă video PCI (nu AGP) de rezervă în caz că flash-ul eșuează și rămâi fără semnal video.
Soft OC: Folosește RivaTuner sau vechiul panou de control NVIDIA cu CoolBits activat pentru a găsi limitele stabile înainte de a scrie BIOS-ul.
CoolBits:este un fișier registru care activează ceva setări în nvidia panel pentru oc.
4. Idei Creative de Modding
• Capacitor Upgrade: Plăcile din acea epocă (2003-2005) au suferit de "Capacitor Plague". Înlocuirea condensatorilor electrolitici vechi cu unii solizi (Polymer Caps) va îmbunătăți stabilitatea curentului și durata de viață.
• VRAM Heat Sinks: Lipirea unor mici radiatoare de cupru sau aluminiu pe cipurile de memorie DDR.
• Volt-mod pentru Memorie: Memoriile de pe FX 5200 sunt adesea sub-voltate. Un mic boost de tensiune le poate trece de pragul de 400-500 MHz (efectiv).
Modarea Latențelor Memoriei (Memory Timings)
Mulți se concentrează pe frecvență (MHz), dar pe aceste plăci vechi, latențele memoriei DDR contează enorm.
• Cum se face: Folosești un editor de BIOS (ca NiBiTor) pentru a extrage tabelul de latențe. Poți strânge valorile (ca la RAM-ul de PC) pentru a obține un spor de performanță fără a crește frecvența, ceea ce înseamnă mai puțină căldură.
• Efect: Poți câștiga 3-5% performanță brută în jocuri care fac mult swap de texturi.
Transformarea seriei fx într-o placa de producție quadro(atenție și GeForce 2 mmx funcționează transformarea)
Transformarea unei plăci GeForce FX în echivalentul său profesional, Quadro FX 500 (pentru 5200) sau Quadro FX 600 (pentru 5500), este un procedeu clasic numit "SoftQuadro". Scopul principal este activarea funcțiilor profesionale în aplicații CAD (AutoCAD, SolidWorks, 3ds Max) și îmbunătățirea performanței în lucrul cu viewport-uri OpenGL.
1. Ce versiune de driver să folosești?
Pentru seria FX, cele mai stabile drivere pentru modding sunt cele din familia ForceWare 4x.xx sau 5x.xx.
Versiunea recomandată: ForceWare 53.03 sau 45.23. Acestea sunt considerate "epoca de aur" pentru stabilitate în modding-ul AGP.
Sistem de operare: Windows XP (32-bit) este platforma ideală. Pe Windows 7 , șansele de succes pentru un mod stabil sunt aproape de zero din cauza modelului nou de drivere (WDDM).
2. Utilitarele necesare
Pentru a "păcăli" driverul să creadă că ai o placă Quadro, vei folosi iconicul RivaTuner (versiunea v2.24 este cea mai comună pentru acest hardware).
3. Pașii pentru SoftQuadro
Procesul nu rescrie BIOS-ul fizic, ci interceptează ID-ul plăcii la nivel de driver prin intermediul unui script numit NVStrap.
1. Instalează RivaTuner: Deschide tab-ul Main, mergi la Target Adapter și apasă pe butonul de setări (lângă numele plăcii).
2. Instalează NVStrap: Mergi la tab-ul Install NVStrap driver.
3. Schimbă DeviceID:
• Bifează Allow graphics adapter identification bitmask modification.
• La secțiunea Graphics adapter identification, schimbă din "Determined by HW" în "Custom".
• Selectează din listă Quadro FX 500 (pentru 5200) sau Quadro FX 600 (pentru 5500).
4. Reboot: Repornește calculatorul. Windows va detecta "New Hardware found: NVIDIA Quadro FX".
5. Reinstalează Driverul: Instalează driverul ForceWare descărcat anterior. Acum acesta va rula scripturile specifice pentru Quadro.
4. Modificări de registri și Patch-uri
Dacă vrei performanță maximă în aplicații specifice, caută în directorul de instalare al RivaTuner folderul PatchScripts. Acolo vei găsi scripturi precum:
• AnisoBooster: Îmbunătățește filtrarea anizotropă.
• SoftQuadro4 Patch: Un script special care modifică fișierele .sys ale driverului înainte de instalare pentru a debloca funcții de iluminare hardware (Hardware-Accelerated Lines) care sunt închise pe versiunile consumer (GeForce).
Ce câștigi prin acest mod?
• Hardware Overlay Planes: Esențial pentru meniurile din software-ul CAD care altfel ar "pâlpâi" sau ar lăsa urme pe ecran.
• Back Buffer Management: Performanță mai bună în ferestrele multiple de vizualizare 3D.
• Stabilitate în OpenGL: Driverele Quadro sunt optimizate pentru precizie matematică, nu doar pentru cadre pe secundă (FPS).
Deși placa va fi raportată ca "Quadro", limitele fizice (lățimea de bandă a memoriei de 64-bit sau 128-bit) rămân aceleași. Nu te aștepta la minuni în jocuri moderne, deoarece driverele Quadro sunt optimizate pentru fidelitate, nu pentru viteză brută în DirectX.
1. Hard-Mod: Rezistențele de ID (Hardware Strapping)
Aceasta este metoda supremă pentru a transforma placa într-un Quadro la nivel hardware, astfel încât orice sistem de operare să o vadă ca atare din prima secundă, fără programe tip RivaTuner.
Conceptul: Pe spatele sau fața PCB-ului, lângă nucleul GPU, există niște rezistențe minuscule (SMD) care definesc Device ID-ul
Procedura: Trebuie să muți o anumită rezistență dintr-o poziție în alta (de exemplu, de la configurația 1010 la 1011).
De ce e utilă: Aceasta "păcălește" driverul la cel mai jos nivel. Placa va fi recunoscută ca Quadro chiar și în BIOS sau Linux, permițându-ți să instalezi driverele oficiale Quadro fără nicio modificare software.
Notă: Ai nevoie de o lupă, o pensetă de precizie și un ciocan de lipit cu vârf foarte fin. Schemele specifice depind de producătorul plăcii (ASUS, MSI, Leadtek au layout-uri diferite).
2. Cross-Flashing (BIOS-ul de la alt producător)
Multe FX 5200 au fost limitate artificial de producători prin setări conservatoare în BIOS sau prin folosirea unor latențe de memorie foarte relaxate.
• Ideea: Poți scrie pe un FX 5200 BIOS-ul unui FX 5500 (care este, în esență, același cip tactat mai sus).
• Avantaj: Deblochezi frecvențe de bază mai mari și, uneori, profile de voltaj mai agresive.
• Unealta: NVFlash folosit dintr-un stick bootabil de DOS. Comanda clasică este nvflash -4 -5 -6 biosname.rom pentru a forța scrierea chiar dacă ID-ul nu se potrivește perfect.
3. Modificarea PCB-ului: "The Capacitor Mod"
Plăcile FX erau ieftine și foloseau condensatori de calitate slabă care limitau stabilitatea în overclocking (zgomot electric mare).
• Recapping: Înlocuiește toți condensatorii electrolitici cu unii de tip Solid Polymer cu ESR (Equivalent Series Resistance) scăzut.
• V-Mem Tweak: Adăugarea unui condensator de tip Tantal în paralel pe pinii de alimentare ai memoriilor video (VRAM). Acest lucru poate ajuta memoriile DDR1 să urce cu încă 15-20 MHz peste limita lor obișnuită, eliminând artefactele vizuale.
4. Folosirea Driverelor "Omega" sau "DNA"
Prin trecut, existau comunități de modderi care lansau drivere optimizate (Third-party).
• Omega Drivers: Erau cele mai faimoase. Modderul "Omegadrive" rescria părți din driverul oficial NVIDIA pentru a activa optimizări de texturi și pentru a debloca opțiuni de performanță ascunse care nu erau disponibile în panoul de control standard.
• Extreme-G Drivers: Optimizate special pentru a scoate un FPS mai mare în jocuri, sacrificând uneori foarte puțin din calitatea imaginii (MIP-mapping mai agresiv).
Asta ar face fx5500/5200 cobaiul perfect de teste..
